FONCTIONS
|
| Nbre de moteurs |
3 en Bipolaires & Unipolaires en 4, 6, et 8 fils |
| Mode de déplacement |
Demi pas (Half step) / Pas entier (Full step) |
| Liaison PC |
Port parallèle en liaison souple bufférisée |
| Nbre d'entrées |
5 |
| Mode de fonctionnement |
mode Automatique : moteurs et relais contrôlés par logiciel |
|
mode Manuel : moteurs et relais contrôlés par actionneur |
|
mode Semi-Auto : moteurs contrôlés par logiciel et relais en manuel |
| Dispositif de sécurité |
Arrêt d'urgence autonome |
| Voyants d'état (type Del) |
5 voyants d'état d'entrées (fin de course, ouverture capot, palpeur, ...) |
|
1 voyant d'état de mise sous tension du contrôleur |
|
1 voyant d'état de marche/arrêt du relais |
|
1 voyant d'état clignotant de l'arrêt d'urgence |
| Compatibilité matériel |
PICACHOF |
| Logiciel d'usinage |
Kellycam, Ninos, EMC-LinuxRT, DeskNC, Cnfraise, TurboCNC, ... |
|
|
|
|
ELECTRIQUE
|
| Tension d'alimentation |
12 à 40V DC |
| Courant par phase |
0,02A à 2A max. par phase |
| Tensions de sortie |
12V régulée/1A max |
|
5V régulée/1A max |
| Relais |
Relais de puissance polarisé 2 Travail (8A/380V en AC) |
| Signaux E/S |
Compatible TTL |
| Puissance totale dissipée |
70 W max. (Motion3XA-2F à 70°C) |
|
|
|
TEMPERATURE
|
| Plage de température |
-10°C à 85°C |
| Dissipateur thermique |
1,06 K/W (°C/W) |
|
|
|
MECANIQUE
|
| Circuit Imprimé |
Double face métallisé, 70µm Cu, e=1.6mm, 160x80 & 140*35 |

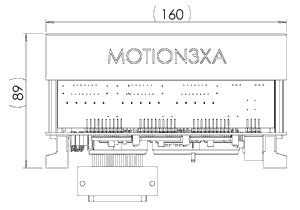

| Dimensions |
160x80x89 |
| Masse |
680 g ( avec dissipateur ) |
|
|
|
 |
|
|
|
|
 |
|
 |
|
|

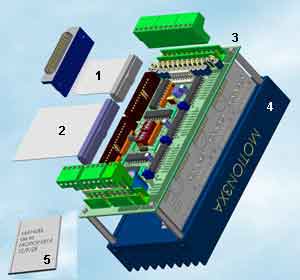

Motion3XA : Matèriel fourni
|
| 1 - Liaison souple port parallèle |
| 2 - Connecteur E/S HE10-fil nappe 40 fil |
| 3 - Module central Motion3XA |
| 4 - Dissipateur intégré |
| 5 - Manuel d'utilisation en Français |
|
|
 |
|
|
Convection forcée simple ou double flux par ventilateur de 80 mm
pour usage intensif et/ou puissance (*).
|
|
|
|
|
|
 |
 |
 |
|
|
|
* Ventilateurs non fournis
|
|
|
